功能特点
◆8路VGA电脑信号带音频输入；8路VGA电脑信号带音频输出，音视频可以同步或异步单独通道完全交叉切换；视频BD15接口，音频采用凤尾座接口；
◆采用液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，直观方便 ；
◆支持视频信号类型包括：RGBHV、RGBS、RGsB、RsGsBs、S-video、复合视频、分量视频；
◆分辨率支持1920×1080信号，音视频信号即可分离也可同步切换；
◆内置数字缓冲、信号补偿电路，自动增益调节、长距离传输失真补偿；
◆支持快速切换操作，可提供多种按键颜色选择，方便用户选择；
◆满载带宽可达500MHz（-3dB），切换速度可达210 ns；
◆传输延时为5ns,水平最长不超过90ns,垂直最长不超过158ns；
◆内置红外接收模块，支持红外遥控切换功能；
◆具有掉电记忆功能，带有断电现场保护功能；
◆具有输入同步信号自动检测功能；
◆支持一键快速查询功能，方便查看矩阵的切换状态；
◆支持RS-485扩展键盘操作或PC电脑专业软件快速切换设置功能；
◆具有1路RS-232通讯接口，支持电脑控制或可编程中央控制系统控制；
◆具有TCP/IP网络控制管理功能，能通过以太网控制(选配)；
◆可选配内置中控模块，提供app，支持iphone、ipad、安卓平板及手机无线控制；
◆内置64组场景存储功能，能直接在面板操作 ；
◆兼容市场所有同类产品的代码和指令；
◆可设置ID地址实现多机级联，最多可以级联255台矩阵；
◆国际通用宽电压设计，可适应交流110～240V，50/60Hz。
|

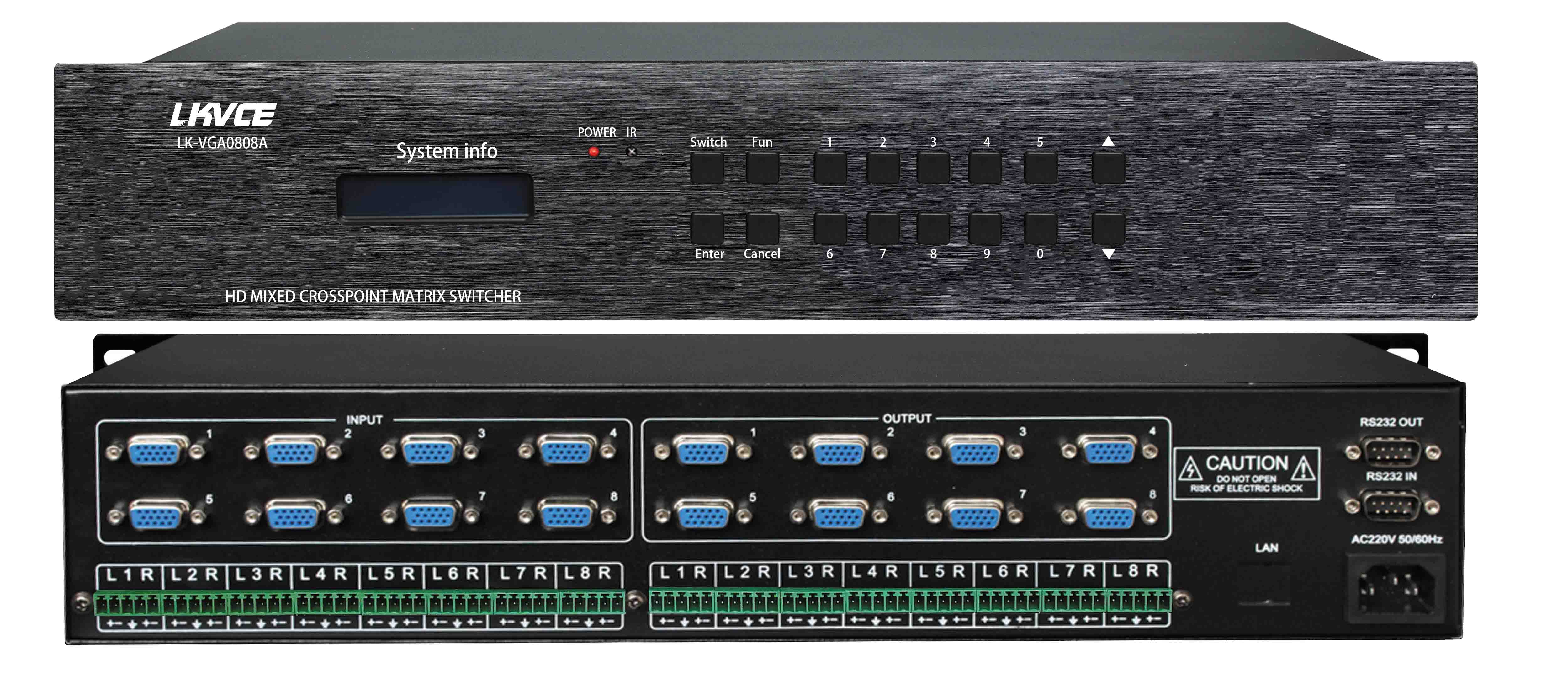

技术参数 | LK-VGA0808A |
| 增益 |
0 dB |
| 带宽 |
500MHz (-3dB),满载 |
| 多通道对一通道串扰 |
-60dB @10 MHz |
| 切换速度 |
210 ns(最长时间) |
| 信号类型 |
RGBHV，RGBS， RGsB， RsGsBs， 高清晰度电视（HDTV）， 成分视频，S-video， 复合 |
|
视频输入 |
| 接口 |
DB15母座8个 |
| 信号强度 |
1Vpp ： Y成分视频、S-video，复合视频 |
| 最小/最大电平 |
模拟信号: 0.5Vpp / 2.0Vpp |
| 阻抗 |
75Ω |
| 回波损耗 |
-30dB@5MHz |
| 最大直流偏置误差 |
15mV |
|
视频输出 |
| 接口 |
DB15母座8个 |
| 最小/最大电平 |
0.5Vpp ~ 2.0Vpp |
| 阻抗 |
75Ω |
| 回波损耗 |
-30dB@5MHz |
| 直流补偿 |
±5mV |
|
同步信号 |
| 接口 |
DB15母座8个 |
| 最小/最大电平 |
0.5Vpp ~ 2.0Vpp |
| 阻抗 |
75Ω |
| 回波损耗 |
-30dB@5MHz |
| 直流补偿 |
±5mV |
|
音频信号 |
| 输入/输出接口 |
5位凤尾座接口 |
| 接口增益 |
0dB |
| 频率响应 |
20 Hz ~ 20 kHz |
| 总谐波失真+噪声 |
0.03% @ 1 kHz （额定电压下） |
| 信噪比（S/N ） |
>90dB |
| 立体声分离度 |
>80dB @ 1 kHz |
| 共态抑制比（CMRR） |
>75dB @: 20 Hz ～ 20 kHz |
| 信号类型 |
立体声，平衡或非平衡接法 |
| 阻抗 |
输入：>10 kΩ（平衡或/ 非平衡接法） |
| 最大输入电平 |
+19.5dBu, （平衡或/ 非平衡接法） |
| 增益误差 |
±0.1dB |
| 最大输出电平 |
+19.5dBu, （平衡或/ 非平衡接法） |
|
控制接口 |
| 串行控制接口 |
RS-232, 9-针母D型接口 |
| 波特率与协议 |
波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位 |
| 串行控制口结构 |
2 = TX, 3 = RX, 5 = GND |
|
规格 |
| 电源 |
100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源 |
| 温度 |
储存、使用温度： -20℃～ +70°C/td> |
| 湿度 |
储存、使用湿度： 10% ～ 90% |
| 平均故障间隔时间 |
30,000 小时 |
