功能特点
◆8路VGA电脑信号输入;8路VGA电脑信号输出,视频BD15接口;
◆采用液晶显示屏,可显示设备各通道的切换状态、输入信号特性等信息,直观方便 ;
◆支持视频信号类型包括:RGBHV、RGBS、RGsB、RsGsBs、S-video、复合视频、分量视频;
◆分辨率支持1920×1080信号;
◆内置数字缓冲、信号补偿电路,自动增益调节、长距离传输失真补偿;
◆支持快速切换操作,可提供多种按键颜色选择,方便用户选择;
◆满载带宽可达500MHz(-3dB),切换速度可达210 ns;
◆传输延时为5ns,水平最长不超过90ns,垂直最长不超过158ns;
◆内置红外接收模块,支持红外遥控切换功能;
◆具有掉电记忆功能,带有断电现场保护功能;
◆具有输入同步信号自动检测功能;
◆支持一键快速查询功能,方便查看矩阵的切换状态;
◆支持RS-485扩展键盘操作或PC电脑专业软件快速切换设置功能;
◆具有1路RS-232通讯接口,支持电脑控制或可编程中央控制系统控制;
◆具有TCP/IP网络控制管理功能,能通过以太网控制(选配);
◆可选配内置中控模块,提供app,支持iphone、ipad、安卓平板及手机无线控制;
◆内置64组场景存储功能,能直接在面板操作 ;
◆兼容市场所有同类产品的代码和指令;
◆可设置ID地址实现多机级联,最多可以级联255台矩阵;
◆国际通用宽电压设计,可适应交流110~240V,50/60Hz。

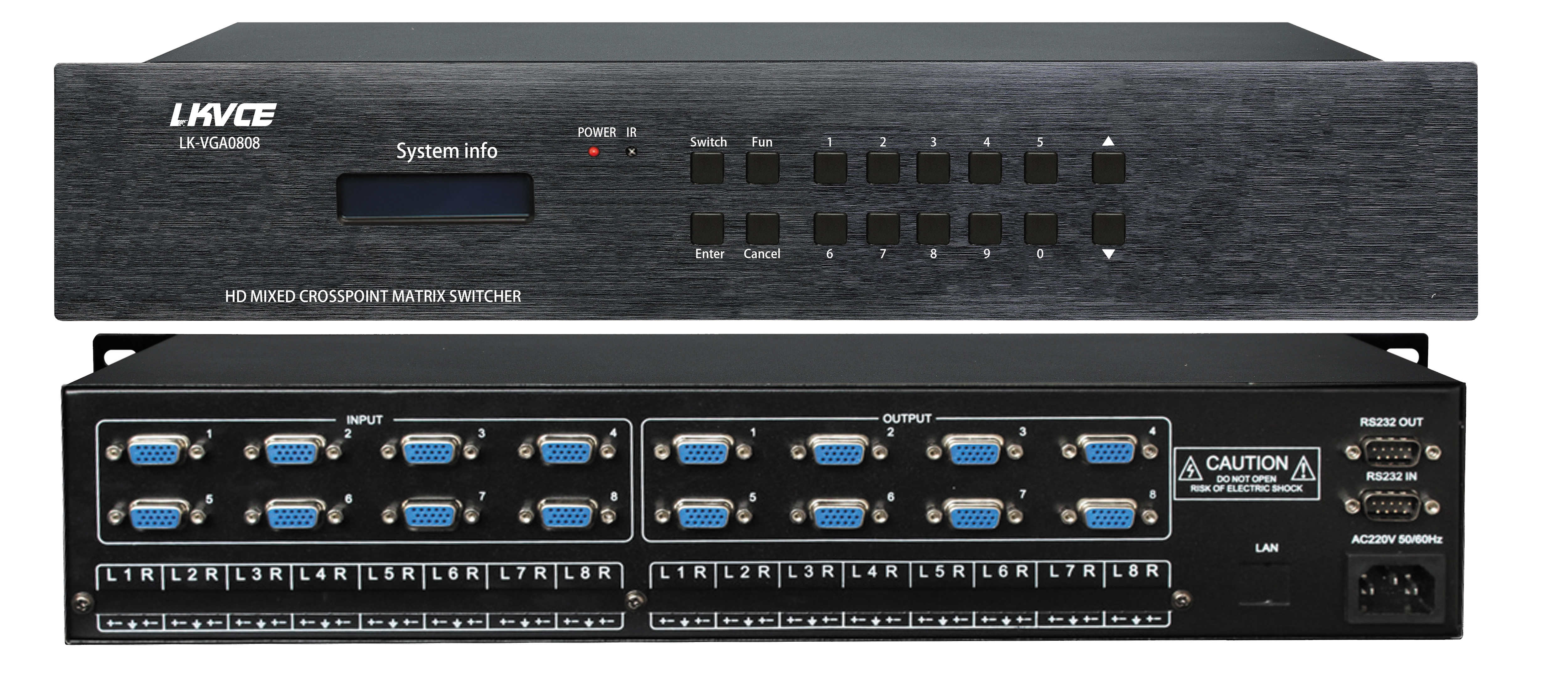

技术参数 | LK-VGA0808 |
增益 |
0 dB |
带宽 |
500MHz (-3dB),满载 |
多通道对一通道串扰 |
-60dB @10 MHz |
切换速度 |
210 ns(最长时间) |
信号类型 |
RGBHV,RGBS, RGsB, RsGsBs, 高清晰度电视(HDTV), 成分视频,S-video, 复合 |
视频输入 |
接口 |
DB15母座8个 |
信号强度 |
1Vpp : Y成分视频、S-video,复合视频 |
最小/最大电平 |
模拟信号: 0.5Vpp / 2.0Vpp |
阻抗 |
75Ω |
回波损耗 |
-30dB@5MHz |
最大直流偏置误差 |
15mV |
视频输出 |
接口 |
DB15母座8个 |
最小/最大电平 |
0.5Vpp ~ 2.0Vpp |
阻抗 |
75Ω |
回波损耗 |
-30dB@5MHz |
直流补偿 |
±5mV |
同步信号 |
接口 |
DB15母座8个 |
最小/最大电平 |
0.5Vpp ~ 2.0Vpp |
阻抗 |
75Ω |
回波损耗 |
-30dB@5MHz |
直流补偿 |
±5mV |
控制接口 |
串行控制接口 |
RS-232, 9-针母D型接口 |
波特率与协议 |
波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位 |
串行控制口结构 |
2 = TX, 3 = RX, 5 = GND |
规格 |
电源 |
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 |
温度 |
储存、使用温度: -20℃~ +70°C/td> |
湿度 |
储存、使用湿度: 10% ~ 90% |
平均故障间隔时间 |
30,000 小时 |
