功能特点
◆8路视频信号输入、8路音频信号输入;8路视频信号输出、8路音频信号输出,可完全交叉切换,与音频信号可以同步或者异步交叉切换;
◆采用最新32位ARM内嵌式处理器;支持1920×1080信号输入、输出,音视频信号即可分离也可同步切换;
◆采用液晶显示屏,可显示设备各通道的切换状态、输入信号特性等信息,直观方便;
◆内置数字缓冲、信号补偿电路,自动增益调节、长距离传输失真补偿;
◆支持快速切换操作,可提供多种按键颜色选择,方便用户选择;
◆支持信号类型:NTSC3.58、NTSC4.43、PAL、复合视频、双声道音频;
◆满载带宽可达250MHz(-3dB),切换速度可达210 ns;
◆传输延时为5ns,水平最长不超过90ns,垂直最长不超过158ns;
◆内置红外接收模块,支持红外遥控切换功能;
◆具有掉电记忆功能,带有断电现场保护功能;
◆具有输入同步信号自动检测功能;
◆支持RS-485扩展键盘操作或PC电脑专业软件快速切换设置功能;
◆具有2路RS-232通讯接口,支持电脑控制或可编程中央控制系统控制;
◆具有TCP/IP网络控制管理功能,能通过以太网控制(选配);

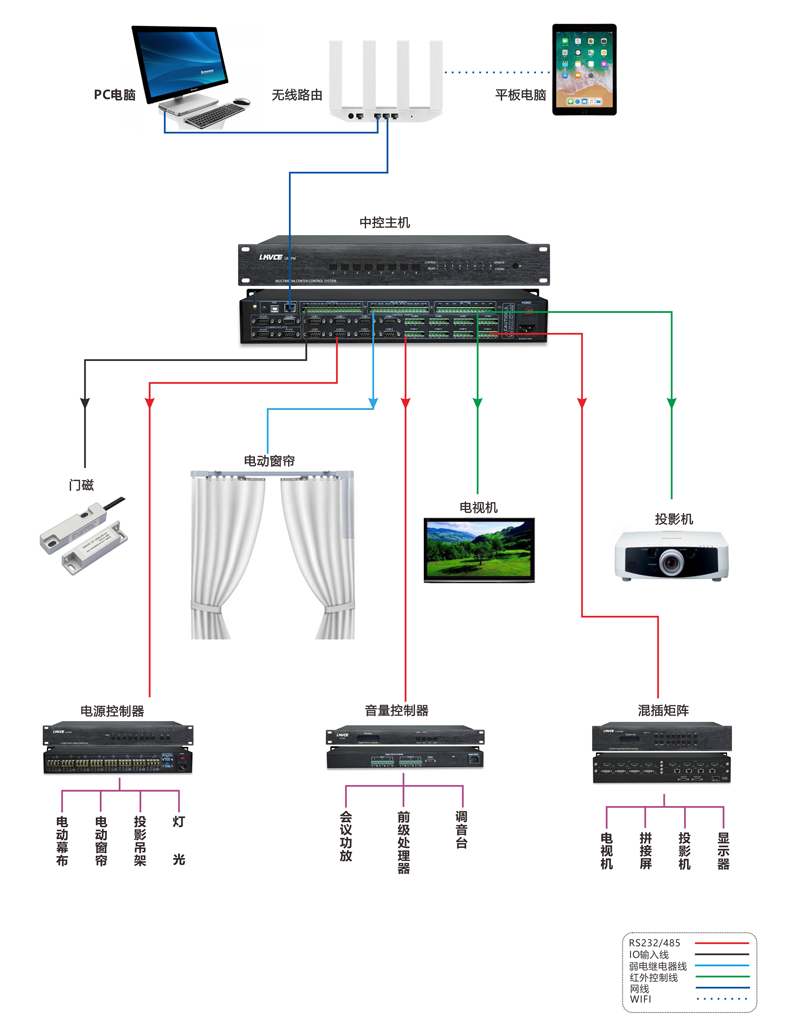

◆可选配内置中控模块,提供app,支持iphone、ipad、安卓平板及手机无线控制;
◆08系列主机音视频采用RCA接口;
◆16系列视频BNC接口;音频采用凤尾端子(Phoenix);
◆内置64组场景存储功能,能直接在面板操作;
◆兼容市场所有同类产品的代码和指令;
◆可设置ID地址实现多机级联,最多可以级联255台矩阵;
◆国际通用宽电压设计,可适应交流110~240V,50/60Hz。
技术参数 | LK-AV0808 |
增益 |
0 dB |
带宽 |
250MHz (-3dB),满载 |
微分相位I/0S |
|
切换速度 |
210 ns(最长时间) |
信号类型 |
复合视频信号 |
视频输入 |
接口 |
8路RCA接口 |
最小/最大电平 |
0.5V ~ 2.0Vpp(模拟信号) |
阻抗 |
75Ω |
回波损耗 |
-30dB@5MHz |
最大直流偏置误差 |
15mV |
视频输出 |
接口 |
8路RCA接口 |
最小/最大电平 |
0.5V ~ 2.0Vpp(模拟信号) |
阻抗 |
75Ω |
回波损耗 |
-30dB@5MHz |
直流偏置 |
±5mV |
音频信号 |
输入/输出接口 |
5位凤尾座接口 |
接口增益 |
0dB |
频率响应 |
20 Hz ~ 20 kHz |
总谐波失真+噪声 |
0.03% @ 1 kHz (额定电压下) |
信噪比(S/N ) |
>90dB |
立体声分离度 |
>80dB @ 1 kHz |
共态抑制比(CMRR) |
>75dB @: 20 Hz ~ 20 kHz |
信号类型 |
立体声,平衡或非平衡接法 |
阻抗 |
输入:>10 kΩ(平衡或/ 非平衡接法) |
最大输入电平 |
+19.5dBu, (平衡或/ 非平衡接法) |
增益误差 |
±0.1dB |
最大输出电平 |
+19.5dBu, (平衡或/ 非平衡接法) |
控制接口 |
串行控制接口 |
RS-232, 9-针母D型接口 |
波特率与协议 |
波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位 |
串行控制口结构 |
2 = TX, 3 = RX, 5 = GND |
规格 |
电源 |
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 |
温度 |
储存、使用温度: -20℃~ +70°C/td> |
湿度 |
储存、使用湿度: 10% ~ 90% |
平均故障间隔时间 |
30,000 小时 |
